项目背景：

冲击发电机也称短路试验发电机。随着电力工业的发展，断路器开关等设备更加趋向高电压、大容量和大电流化发展，断路器产品的研制开发，必须通过短路试验来定型，需要大型冲击发电机提供此种突然短路的短路电流。近年来，随着变压器短路冲击试验的开展，此种冲击的发电机的应用也越来越广泛。

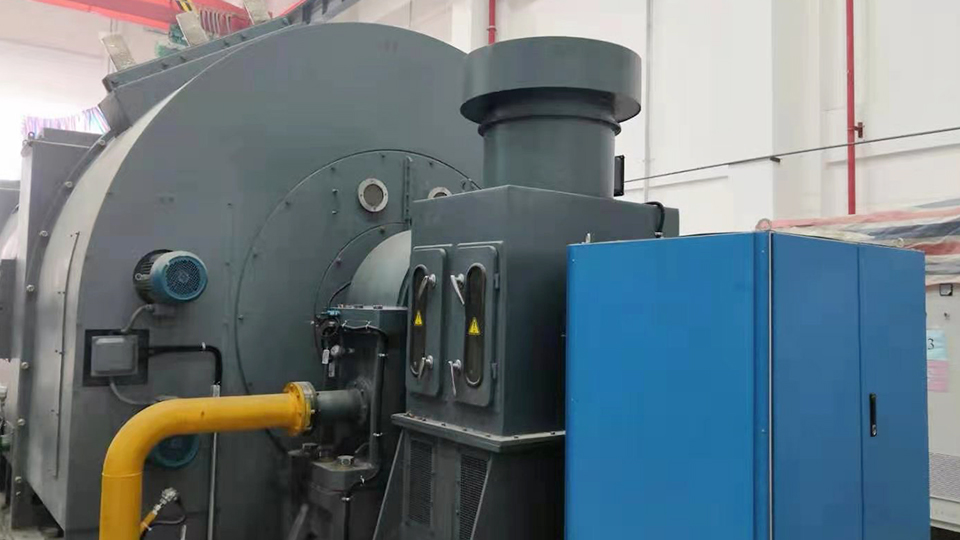

苏州电科院是国内电器检测条件最完备、检测规模最大的第三方检测机构之一，安装于此的两台DSF-50-2型冲击发电机为中电电机供货，配套励磁系统为我司为其定制的GEX-2000/CJ励磁系统。

主要技术参数

基准容量：50MVA

额定电压：13.8 kV

基准电流：2.0918 kA

三相出口初始0短路电流：89.3 kA

开断电流：52.3 kA

空载励磁电流：1853 A

空载励磁电压：134 V

最大励磁电流（强励）：13522 A

最大励磁电压（强励）：980 V

冲击发电机励磁运行工况

1. 励磁装置应能在发电机空载及三相或两相短路条件下提供空载和强励电流。

2. 发电机每次突然短路之间最小时间间隔为0.2s，每次短路持续时间为0.15s，4次突然短路为一个试验循环，每个试验循环中发电机允许空载带电13.8kV累计30s，每个试验循环之间的时间间隔为30min，此期间发电机无励磁空转。

3. 励磁系统为高起始相应型，其相应时间不超过0.03秒。

4. 励磁系统具有远方控制和操作功能。

5. 发电机短路之前空载13.8kV允许，短路的同时要求励磁加强励以维持发电机电压不变并输出电流2.09~89.3kA（可调）。

6. 根据冲击发电机的运行要求，首先在励磁时先将顶值电压调至最低值，然后合灭磁开关自动起励，自动达到预先整定的发电机空载电压值（可调）。同时励磁系统更具每次短路试验所需要的励磁电流可调，以保证在试验过程中发电机的短路电流符合被试品的要求，且在试验结束后，发电机的定子电压自动而迅速的恢复到预先整定的空载电压值

供货范围

1.励磁变压器：1台

2.自动励磁调节柜（微机）：1台

3.可控硅整流柜（可控硅元件6500V/3000A）：2台

4.灭磁及过压保护柜：1套

5.励磁变压器高压开关柜（抽屉式断路器、综保）：1台
