项目背景：

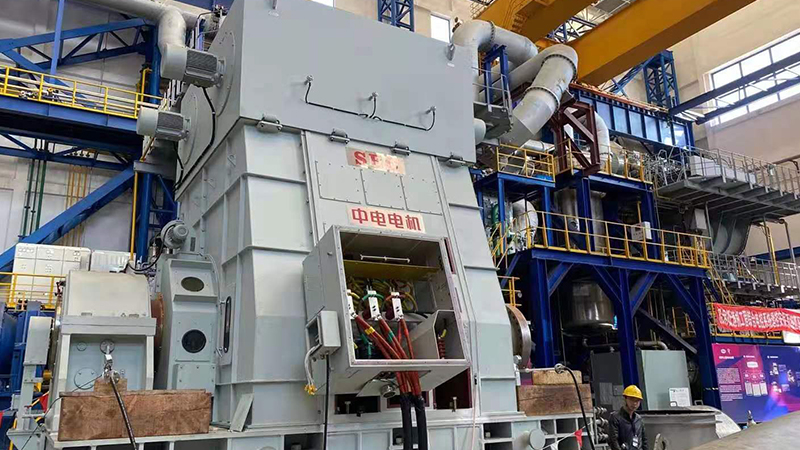

中船重工704所中船海洋动力试验中心柴油机测功试验用发电、电动机配套的励磁系统设备。随着柴油机加载输出功率的变化，电机做电动机和发电机使用，励磁系统由变频器控制，配备与变频器通信接口，本项目共计使用两台套电机及励磁设备。

基本参数：

1. 电动机型号：TF11200-24

额定励磁电压：370V

额定励磁电流：560A

励磁装置可满足电机励磁电流1.8倍持续1min，无故障

2. 电动机型号：TF8000-24

额定励磁电压：291V

额定励磁电流：549A

励磁装置可满足电机励磁电流1.8倍持续1min，无故障

励磁系统功能与性能

1. 励磁采用全数字机控制三相全控桥式整流方式,配有交流侧浪涌吸收、可控硅换相过电压吸收及均压电路等保护。

2. 控制器主芯片采用32位ARM加32位DSP数字信号处理器，配备15寸彩色触摸显示屏，（汉字界面，具有在线示波器和录波器功能，能实时显示16种电机波形，独立的 (自动)通道.双路电源同时供电）功能选择及参数设定采用菜单操作。

励,强励电流倍数和强励时间可设定，可满足电机励磁电流1.8倍持续1min，无故障。

3. 具有保护和限制功能：

    最小励磁限制

    反时限强励限制

    过电压保护

    4~20mA励磁控制回路断线监测保护

3. 具有故障自检测、报警或自恢复功能：如脉冲异常、软硬件异常、超温、可控硅故障等，对相应故障具有记忆及显示报警功能。

4. 励磁变压器，F级绝缘（B级考核），干式变压器，需符合GB6450-86《干式电力变压器》的要求。励磁变压器的容量除应满足机组最大容量下强励要求外，还留有一定的裕度。励磁变压器的温升限制和承受外部短路能力均应符合《干式电力变压器》有关规定的要求。

5. 励磁装置应便于维护和检修，所有控制环节集中在独立的调节器单元中，调节器的调试、参数整定可通过通讯口进行。励磁柜结构充分考虑通风散热条件和防震措施及防松脱措施。柜体尺寸：2260×1400×800（高×宽×深）mm。采用静电喷塑工艺，表面油漆颜色为RAL7035。变压器柜需配外壳。

6. 励磁主电源采用交流380V三相四线制，控制电源采用交流220V。

7. 励磁电流响应时间＜10ms；

8. 在变频运行方式下，励磁工况为调节时使用手动模式，励磁工况为工作时使用自动模式，励磁电流自动跟随变频器输出的励磁控制4~20mA电流值，励磁方式可以选择恒电流或开环；

9. 励磁装置应满足电动发电机 2-25Hz运行工况的要求。

10. 励磁装置能实现恒电压运行方式
